Adaptér OBD II na Opel Frontera 28.7.2006
Na přiložených schématech je kablík na diagnostiku.
U
Fronterky toho bohužel nejde moc zjistit, ale jen tak pro potěšení to stačí. U
Bčka je diagnostický konektor umístěn pod mincovníkem ve středovém panelu u A
bohužel se nachází od r.v. 1996 u levého sloupku řidiče. Převodník jsem dělal
dle schématu s operačním zesilovačem. Používám převodník pro RS232 / USB pro

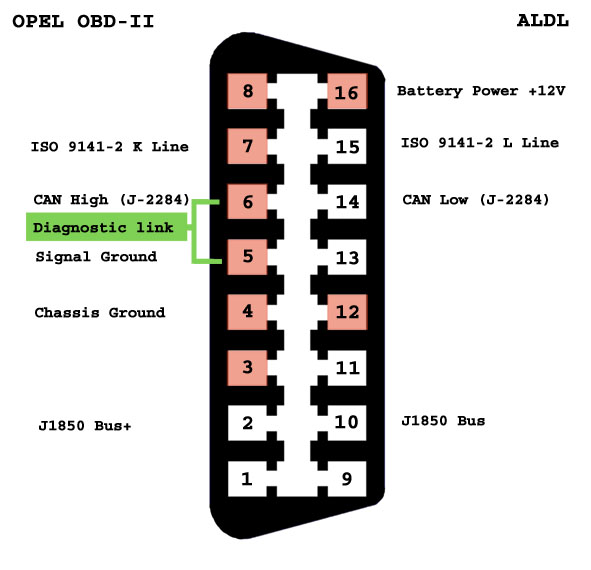

otestování kabelu je software adaptertest. Pro komunikaci se používá pouze jeden
pin (7) (+ napájení a zem) ostatní piny ale také vedou např rádio atd takže při
získání lepších softwaru se pin přehazuje do jiných svorek v konektoru.
Další informace bych pak doplnil jako diskusi k článku. A na závěr pouze
upozornění. Nezapomeňte na to že si hrajete s řídící jednotkou vozidla a ne vždy
to musí dopadnout nejlépe. Nová jednotka u Opelu stojí okolo 40.000,- Kč a
použitá tak kolem 10.000,- Kč.
Návod na otestování adaptéru je zde a sowtware zde.
DJ. Tom
