Výměna sahary za elektrický ventilátor - vylepšené řešení 23.12.2004
Kompletní fotodokumentace

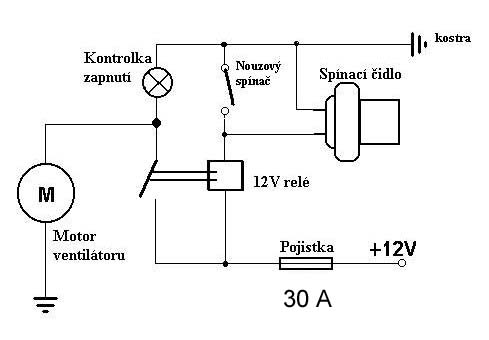

Jelikož se mě stalo, že termostat který jsem namontoval pro spínání ventilátoru na sahary odešel a nevěděl jsem proč, rozhodnul jsem se trošičku poupravit a vylepšit toto řešení přidáním relé, což je znázorněno na následujícím schématu.

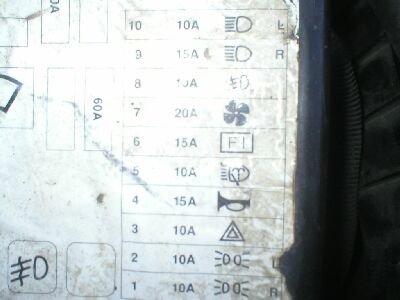

Samozřejmě kontrolka zapnutí a nouzový spínač nejsou potřeba. Celé zapojení lze realizovat dvěma způsoby. Buďto to rovnou zapojit na baterii jako úplně nové zapojení, s tím, že ventilátor pojede kdykoliv a nebo to zapojit na spínací skříňku, kdy to pojede pouze při zapnutém zapalování. V podstatě se jedná o zapojení spínacího relé na pojistku která je v motorovém prostoru volná. Je jí ostřikovač světel.

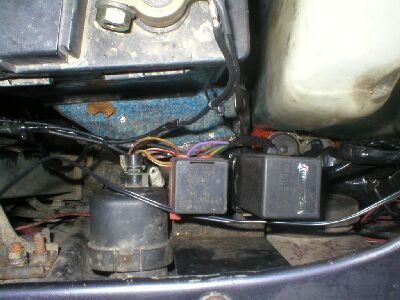

Vše pak lze napojit do kabelového svazku a relé umístit vedle relé pro oktanové číslo benzínu, které je před baterií.

Je to sice složitější zásah do elektroinstalace, ale vypadá to pěkně a má to jednu obrovskou výhodu. Pokud odejde spinač tak vám to nevybije baterii. To je v rychlosti asi tak vše.

NIMROD
